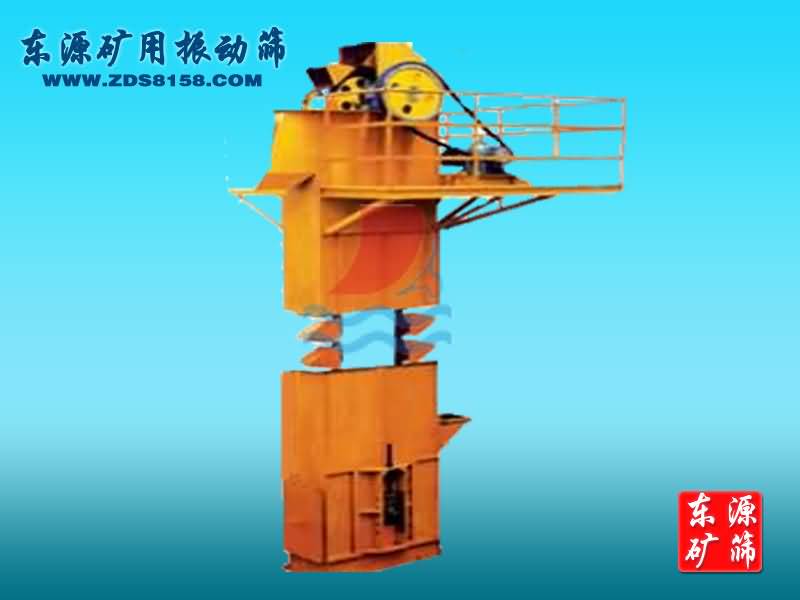

NE系列板链提升机

浏览次数:

  • NE板链提升机详细介绍:

    NE板链提升机是具有输送量大的输送设备,主要用来提升各种散状物料。是目前国内较为先进的一种垂直提升式输送机,NE板链提升机可被广泛用来提升各种散状物料,如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业国家,这类提升机应用极广,由于其高效节能,广受欢迎。已成为替代 HL 及 TH 型等环链式提升机的首选。


    NE板链提升机规格有: NE15, NE 30,NE50, NE100, NE150, NE200, NE300, NE400, NE500, NE600, NE800 。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状,块状物粒的垂直提升。您可以根据您的产量的大小选着合适的机型

    NE系列板链式提升机产品特点:

    1. 提升范围光。对物料的种类,特性及块度要求少,不仅提升一般粉状,粒状和块状物料,而且可提升磨琢性状的物料。物料温度可达 250 °C。

    2.驱动功率小。该机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送。链速低提升量大。几乎无回料和挖料现象,因此无产功率小,所耗功率是链提升机的 70% 。

    3.输送能力大。该系列具有 11 种规格。提升量范围 15~800m 3 /n.

    4.使用寿命长。本机的设计保证物料在喂料,提升和卸料中不会撒落,减少了机械磨损,物料之间很少发生挤压和碰撞现象。输送链采用高强度耐磨链条,大大延长了链条和链斗的使用寿命。正常使用下,输送链使用寿命超过 5年。

    5.密封性好,环境污染少。先进的设计原理,保证了整机的可靠性,无故障时间超过 3万小时。

    6.操作,维护,维修方便,易损件少。由于节能和维修少,所以使用成本极低。

    7.机械尺寸小,机壳经折边和中间压凸,再经焊接,刚性好,外观漂亮。

    NE系列板链式提升机主要部件结构特点:

    1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

    2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

    3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

    4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

    5.板链:链板采用 45 # HRC36~42

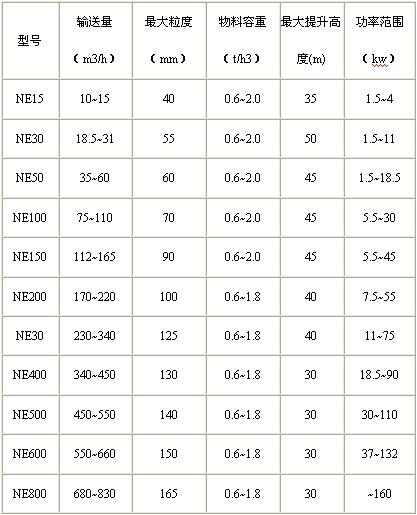

    NE系列板链式提升机技术参数:
